При проектировании автономной системы обогрева загородного объекта важно понимать, что грамотная разводка отопления от электрокотла в частном доме является залогом стабильной работы всего оборудования, поскольку именно от конфигурации трубопроводов и правильности гидравлических вычислений зависит равномерность прогрева помещений и долговечность нагревательных элементов. Специалисты в области инженерных систем отмечают, что электрический котел, в отличие от газового аналога, не требует отвода продуктов сгорания, однако это не упрощает задачу создания эффективного контура, так как теплоноситель должен циркулировать с определенной скоростью, преодолевая гидравлическое сопротивление арматуры и радиаторных секций.
Ключевые особенности и требования к электрическим котельным
Электрокотлы классифицируются по способу нагрева теплоносителя: они могут быть ТЭНовыми, электродными или индукционными. Для частного домовладения чаще всего выбирают ТЭНовые модели, оснащенные циркуляционным насосом и группой безопасности. Владельцу необходимо учитывать, что мощность такого агрегата напрямую влияет на сечение подводящего кабеля и возможности вводного автомата. Если в поселке слабая электросеть, использование мощного оборудования может потребовать установки стабилизатора напряжения или вовсе отказа от идеи прямого электроотопления в пользу комбинированных схем.
Важнейшим аспектом является тепловой расчет. Для определения требуемой мощности используют формулу, где учитывается объем помещения, коэффициент теплопроводности ограждающих конструкций и разница температур. Профессионалы оперируют понятием «теплопотери», которые складываются из потерь через стены, окна, перекрытия и вентиляцию. Ошибка на этом этапе приводит к тому, что котел работает на пределе возможностей, не справляясь с обогревом в сильные морозы, либо, наоборот, часто тактует, что снижает ресурс узлов.
Гидравлический расчет и балансировка
После определения тепловой мощности выполняется гидравлический расчет. Инженеры вычисляют расход теплоносителя, который необходим для переноса тепла от котла к приборам. Ключевым параметром здесь выступает скорость потока: в магистралях она не должна превышать 1,5 м/с, чтобы избежать шума и эрозии труб. В ветках к радиаторам скорость может быть ниже. Для расчета сопротивления используют таблицы Шевелева или специализированный софт, учитывающий местные сопротивления на тройниках, кранах и изгибах.
Балансировка системы — это процесс настройки запорно-регулирующей арматуры, при котором каждый радиатор получает расчетное количество теплоносителя. Без проведения этой процедуры дальние от котла комнаты могут оставаться холодными, тогда как ближние перегреваться. Для балансировки используют термостатические клапаны с предварительной настройкой или балансировочные краны.
Схемы разводки: однотрубные и двухтрубные варианты
Выбор схемы разводки зависит от архитектурных особенностей дома и бюджета. Существует два основных типа: однотрубная и двухтрубная. В первом случае теплоноситель последовательно проходит через все радиаторы и возвращается к котлу. Такая схема экономична по материалам, но требует увеличения количества секций на дальних приборах из-за остывания воды. Двухтрубная схема предполагает разделение потоков: горячая вода подается по одной трубе, а остывшая отводится по другой. Это обеспечивает равномерный прогрев и возможность индивидуальной регулировки каждого радиатора.
Также различают системы с естественной циркуляцией и с принудительной. Электрокотлы в большинстве случаев комплектуются встроенным насосом, что делает систему энергозависимой. Если в доме часто отключают свет, необходимо предусмотреть бесперебойное питание или собрать схему с естественной циркуляцией, требующую увеличенного диаметра труб и уклона магистралей.
Коллекторная (лучевая) разводка
Наиболее современным решением считается коллекторная разводка, при которой каждая ветка идет от распределительного узла к конкретному прибору. Это позволяет использовать трубы меньшего диаметра, скрывать их в стяжке пола или стенах и обеспечивать идеальную балансировку. Однако такая схема требует большего количества труб и фитингов, а также установки коллекторного шкафа. Для электрического котла это идеальный вариант, так как он позволяет реализовать зонирование и подключить теплые полы через смесительные узлы.
Технические нюансы монтажа и подбора оборудования

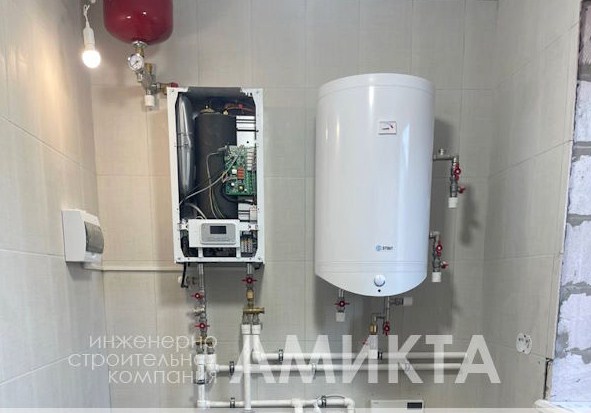

При монтаже важно соблюдать правила обвязки котла. Даже если модель имеет встроенную группу безопасности, рекомендуется дублировать защиту на подающей магистрали. Для отсечения котла от системы используются шаровые краны, а для предотвращения обратного тока — обратные клапаны. Расширительный бак подбирается исходя из общего объема теплоносителя в системе: обычно его емкость составляет около 10% от объема воды.
В качестве теплоносителя в частном доме чаще всего используют воду, но если дом не отапливается зимой постоянно, применяют незамерзающие жидкости на основе гликолей. Они более вязкие, что требует пересчета гидравлики и увеличения мощности насоса.
- Термостатический клапан — устройство для автоматического поддержания заданной температуры воздуха в помещении путем изменения расхода теплоносителя.
- Гидравлическая стрелка — элемент, разделяющий контуры котла и системы отопления для устранения влияния насосов друг на друга.
- Тепловой насос — альтернативный источник тепла, который может работать в паре с электрокотлом в гибридных схемах.
- Воздухоотводчик — кран Маевского или автоматический клапан для удаления воздушных пробок из системы.
- Шламоотделитель — фильтр для удаления взвешенных частиц и продуктов коррозии из теплоносителя.
- Байпас — перемычка, позволяющая теплоносителю миновать радиатор или насос при необходимости.
- Теплоаккумулятор — буферная емкость, накапливающая тепло для сглаживания пиков потребления.
- Инверторный насос — устройство с электронным управлением скоростью вращения ротора для экономии электроэнергии.
- Двухходовой клапан — арматура для переключения потока между контурами отопления и горячего водоснабжения.
- Дроссель — устройство для снижения давления и стабилизации потока в системе.
Особое внимание следует уделить автоматике. Современные электрокотлы поддерживают протоколы удаленного управления, что позволяет интегрировать их в систему «умный дом». Это дает возможность регулировать температуру по расписанию и экономить ресурсы.
Последовательность выполнения расчетов и работ
Процесс создания системы отопления требует строгого соблюдения этапности. Нарушение порядка действий может привести к переделкам и дополнительным затратам. Ниже представлен алгоритм, которого придерживаются проектировщики и монтажники.
- Сбор исходных данных: определение площади помещений, высоты потолков, материала стен и степени утепления, а также расчет теплопотерь для каждого помещения.
- Выбор температурного графика: определение параметров подачи и обратки в зависимости от типа отопительных приборов (радиаторы, теплые полы, фанкойлы).
- Гидравлический расчет: вычисление расходов, диаметров труб и потерь давления на всех участках кольца циркуляции.
- Подбор основного оборудования: выбор электрокотла по мощности и количеству ступеней, насоса по напору и производительности, расширительного бака.
- Составление схемы разводки: выбор типа (тройниковая или коллекторная), трассировка труб с учетом строительных конструкций и уклонов.
- Монтаж котельной: установка котла, обвязка, подключение к электросети, заземление и подключение автоматики.
- Пусконаладка: заполнение системы водой, опрессовка давлением, удаление воздуха, балансировка петель и настройка терморегуляторов.
Завершающим этапом становится сдача системы в эксплуатацию с оформлением паспорта, где указаны параметры работы и рекомендации по обслуживанию. Регулярная проверка давления, чистка фильтров и промывка теплообменника продлевают срок службы оборудования.
Особенности выбора труб и арматуры
Для разводки в частном доме от электрокотла чаще всего применяют полипропилен, сшитый полиэтилен (PEX) или металлопластик. Полипропилен требует сварки, что создает неразъемные соединения, но он дешев и надежен. Сшитый полиэтилен удобен для скрытой прокладки, так как допускает изгибы и не имеет памяти формы. Металлопластик сочетает прочность металла и гибкость пластика, но требует тщательной затяжки фитингов для предотвращения протечек.
Арматура должна соответствовать температурному режиму и давлению в системе. Для радиаторов используют термоголовки, для коллекторов — расходомеры. Запорная арматура должна быть полнопроходной, чтобы не создавать лишнего сопротивления.
Типичные ошибки и способы их избежать
Одной из распространенных ошибок является неправильный подбор мощности котла «на глаз». Это приводит к тому, что в морозы дом не прогревается, а оборудование работает на износ. Другая ошибка — отсутствие уклонов на горизонтальных участках при самотечной схеме, что вызывает завоздушивание. Также часто забывают про компенсацию теплового расширения: жесткое крепление труб приводит к их деформации и разрыву соединений.
Использование некачественных фитингов или экономия на автоматике безопасности может стать причиной аварии. Гидроудары, перегрев и разрыв теплообменника — типичные последствия пренебрежения защитными устройствами. Поэтому в схеме обязательно должны присутствовать предохранительный клапан, воздушник и реле давления.
В заключение стоит отметить, что проектирование и монтаж системы отопления с электрокотлом — это комплексная инженерная задача. Она требует знаний в области теплотехники, гидравлики и электротехники. Только тщательный расчет и соблюдение технологий монтажа гарантируют комфортный микроклимат в доме и безопасность эксплуатации. Владельцу следует доверять эти работы квалифицированным специалистам, имеющим допуск к электромонтажным работам и опыт настройки подобных систем.
