Современное строительство и прокладка коммуникаций немыслимы без гибких армированных каналов, обеспечивающих защиту проводников и транспортировку сред. Среди множества решений особое место занимают изделия с кольцевым профилем наружной поверхности, которые сочетают в себе прочность и эластичность. В инженерной практике такие элементы получили название гофротруб, и их востребованность обусловлена способностью выдерживать значительные механические нагрузки при сохранении подвижности в теле конструкций. При выборе кабельной трассы или дренажной линии специалисты часто обращают внимание на номенклатуру, где представлены гофрированные трубы DKC, которые зарекомендовали себя как надёжный элемент для скрытой и открытой прокладки. Однако область применения таких рукавов не ограничивается электромонтажом — они активно внедряются в водоотведение, вентиляцию и даже химическое производство, где требуется устойчивость к агрессивным соединениям.
Конструкционные особенности и материаловедение
Гофрированная структура образуется в процессе экструзии полимерного расплава через формующую головку с пульсирующим давлением воздуха, что создаёт чередующиеся гребни и впадины по всей длине заготовки. Такой профиль придаёт изделию уникальную способность к растяжению и сжатию без потери герметичности внутреннего канала. В зависимости от назначения различают однослойные и двухслойные модификации, где наружный гофр отвечает за кольцевую жёсткость, а гладкая внутренняя стенка снижает гидравлическое сопротивление потоку. Для производства применяют несколько базовых полимеров: полиэтилен низкого давления (ПНД) отличается морозостойкостью и эластичностью, поливинилхлорид (ПВХ) даёт высокую твёрдость и самозатухание, полипропилен (ПП) устойчив к химическим реагентам, а сшитый полиэтилен (PEX) выдерживает повышенные температуры и давление.
Критическим параметром для инженерных расчётов является отношение наружного диаметра к внутреннему проходу, определяющее коэффициент заполнения при прокладке кабельных пучков или трубных связок. Производители регулируют толщину стенки в зависимости от класса жёсткости SN, где значения от 4 до 16 кН/м² регламентируют допустимую глубину залегания в грунте без дополнительного бетонирования. Для безнапорных систем канализации используют облегчённые серии, а для напорных магистралей — усиленные варианты с армирующей оплёткой из стальной проволоки или синтетических нитей, что предотвращает сплющивание под действием внешнего давления грунта.
Термический коэффициент линейного расширения гофрированных изделий на порядок выше, чем у гладких труб, поэтому при проектировании длинных трасс обязательно закладываются компенсационные петли и скользящие опоры. Важно учитывать также паропроницаемость материала: для подземной установки предпочтительны трубы с низким влагопоглощением, иначе конденсат внутри гофра может вызвать коррозию металлических жил кабеля. Современные добавки — антиоксиданты, светостабилизаторы и антипирены — вводятся в состав на стадии грануляции, что повышает эксплуатационный ресурс до 50 лет даже при воздействии ультрафиолета и перепадов температур.
Сферы применения и инженерные решения
Широкая номенклатура гофроизделий охватывает практически все области прокладки коммуникаций. В электротехнике они выполняют функцию кабельных каналов для защиты силовых линий и слаботочных сетей от механических повреждений и электромагнитных помех, особенно в условиях вибрации — например, на мостовых переходах или в тоннелях метрополитена. Гибкий рукав позволяет монтировать трассу с малыми радиусами изгиба, что сокращает количество соединительных муфт и поворотных коробов, упрощая обслуживание в стеснённых пространствах.
Водоотведение и дренажные системы
Для отвода грунтовых и ливневых вод применяют перфорированные гофрированные трубы с фильтрующей обмоткой из геотекстиля, предотвращающей заиливание дренажного слоя. Такие системы укладываются на глубине промерзания с уклоном в сторону коллектора; при этом кольцевая жёсткость обеспечивает сохранность поперечного сечения даже при сезонном пучении почвы. Двухслойные конструкции с гладкой внутренней поверхностью снижают гидравлические потери и препятствуют образованию отложений, что критично для самотечной канализации диаметром до 1200 мм.
Вентиляционные и дымоудаляющие каналы
В системах приточной вентиляции гофрированные воздуховоды из алюминиевой фольги или термостойкого пластика демпфируют аэродинамический шум и компенсируют тепловое расширение жёстких участков магистрали. Их активно используют в кухонных вытяжках, промышленных сушилках и покрасочных камерах, где требуется быстрое перенаправление воздушного потока. Пожаробезопасные модификации с пропиткой антипиреном имеют категорию распространения пламени РП1, что допускает их применение в эвакуационных коридорах и шахтах лифтов.
Химическая промышленность и сельское хозяйство
Устойчивость к кислотам, щелочам и органическим растворителям позволяет использовать гофротрубы для перекачки агрессивных жидкостей в технологических циклах. В агросекторе они применяются для капельного орошения и подачи минеральных удобрений, благодаря возможности изгибать трассу по рельефу поля без дополнительных фитингов. Для пищевых сред разработаны специальные линейки с санкционированным полимерным сырьём, не выделяющим токсичных соединений при контакте с продуктами.
Критерии выбора и технические параметры
При подборе гофрированного изделия для конкретного объекта инженер должен учитывать несколько десятков взаимосвязанных характеристик. Основополагающим фактором служит рабочее давление — для безнапорных сетей достаточно класса SN4, а для напорных магистралей требуется SN8 и выше с обязательным гидравлическим испытанием на прочность. Не менее важен температурный режим: полиэтиленовые рукава работают в диапазоне от -60°C до +60°C, тогда как ПВХ-изделия ограничены верхней отметкой +40°C, что исключает их применение в горячем водоснабжении.

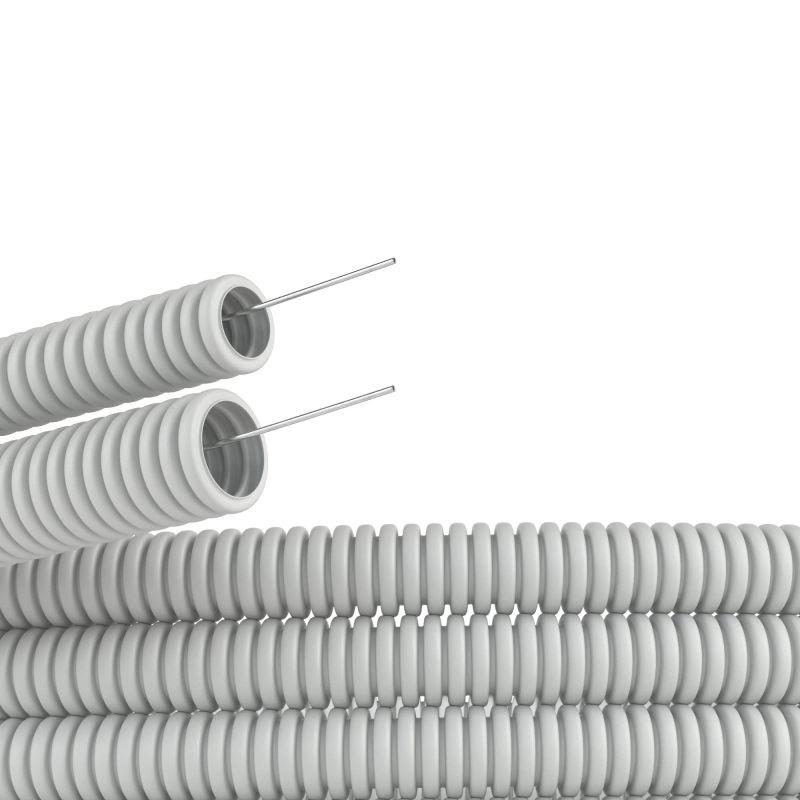

Следующий этап — определение диаметра и длины бухты, поскольку стандартные поставки осуществляются в отрезках по 25, 50 или 100 метров, что минимизирует количество стыков и повышает надёжность линии. Для электромонтажа критична внутренняя протяжённость — наличие встроенного зонда или троса упрощает затягивание кабеля, а гладкость стенки снижает коэффициент трения при прокладке многожильных пучков. В агрессивных грунтах обязательна защита наружного слоя от биокоррозии и грызунов, для чего в состав добавляют репелленты или используют металлическую оплётку.
Ниже приведён порядок действий при оценке пригодности конкретной модели для проектных условий — этот алгоритм помогает систематизировать проверку и избежать ошибок на стадии спецификации.
- Установить категорию нагрузки: статическая (грунт, транспорт) или динамическая (вибрация, гидроудар).
- Рассчитать суммарное давление с учётом внутреннего напора и внешнего обжатия.
- Проверить совместимость с транспортируемой средой по химической стойкости (таблицы для каждого полимера).
- Оценить радиус изгиба в местах поворота — он должен быть не менее 8–10 наружных диаметров для избегания заломов.
- Выбрать тип соединения: раструбный с резиновым уплотнителем, сварной встык или фланцевый переходник.
- Утвердить метод прокладки — открытый траншейный, бестраншейный (ГНБ) или санация существующего коллектора.
- Сверить климатические условия с эксплуатационным диапазоном и уровнем УФ-защиты для наземной установки.
Помимо перечисленных критериев, стоит уделить внимание допускам на овальность и разнотолщинность стенки, которые регламентируются ГОСТами и могут существенно влиять на герметичность при стыковке. Опытные монтажники всегда проверяют партию труб на наличие видимых дефектов — вздутий, трещин или инородных включений, способных спровоцировать продольный разрыв под давлением.
Монтажные нюансы и эксплуатационные ограничения
Технология укладки гофрированных магистралей предъявляет особые требования к подготовке основания и обратной засыпке. Песчаная или щебёночная подушка толщиной не менее 15 см компенсирует неравномерности грунта и распределяет нагрузку на корпус трубы, предотвращая концентрацию напряжений в вершинах гофра. При соединении отрезков с помощью муфт или термоусадочных манжет критически важна чистота поверхности и соосность стыкуемых элементов, иначе возникает перепад внутреннего диаметра, провоцирующий завихрения и отложения.
Для протяжки кабеля внутри гофрированного рукава используют смазки на основе силикона или мыльных растворов, снижающие трение и исключающие повреждение изоляции. Запрещается применять масляные составы, разрушающие полимерную структуру. Если трасса имеет более трёх поворотов на 90°, рекомендуется устанавливать промежуточные коробки для облегчения последующего ремонта и замены проводников. Герметизация вводов в щитовые и распределительные устройства выполняется специальными втулками с коническим уплотнителем, обеспечивающим пылевлагозащиту класса IP65 и выше.
В процессе эксплуатации гофротрубы подвержены эффекту ползучести материала под длительной нагрузкой, поэтому для подвесных систем важно применять хомуты с увеличенной площадью опоры, чтобы не перерезать наружный гофр. Периодический осмотр на предмет механических повреждений и ультразвуковой контроль толщины стенки помогают своевременно выявлять участки с истончением, возникшим из-за абразивного износа или химической атаки. Для систем с высоким содержанием твёрдых взвесей рекомендуется устанавливать фильтры на входе и использовать трубы с усиленной наружной защитой.
Следующий перечень обобщает ключевые преимущества гофрированных решений перед жёсткими аналогами, исходя из многолетней практики эксплуатации:
- Снижение веса погонного метра на 30–50% по сравнению с гладкими трубами равного диаметра, что упрощает транспорт и ручную укладку.
- Повышенная демпфирующая способность, гасящая вибрации от насосного оборудования и компрессорных станций.
- Возможность адаптации к рельефу без использования дополнительных колен и отводов, сокращая количество потенциально опасных стыков.
- Быстрая сборка раструбными соединениями без применения тяжёлого сварочного аппарата — достаточно ручного обжимного инструмента.
- Устойчивость к заморозке и оттаиванию (для эластомерных марок), что актуально для сезонных водоводов и наружных поливочных систем.
- Самокомпенсация температурных удлинений за счёт волнистой структуры, исключающая необходимость в термокомпенсаторах.
- Повышенная ремонтопригодность — при локальном повреждении возможна замена отрезка бухты без демонтажа всей магистрали.
Важно отметить, что при выборе гофрированного изделия для ответственных объектов следует запрашивать протоколы сертификационных испытаний на стойкость к гидростатическому давлению и циклической усталости. Например, для магистралей высокого давления периодичность смены труб может сокращаться вдвое, если в процессе производства не соблюдался режим охлаждения экструдата, что ведёт к внутренним напряжениям и микротрещинам. Профессиональные инженеры всегда ориентируются на показатели модуля упругости и предела текучести при растяжении, полученные по стандартной методике на образцах-свидетелях из той же партии.
Заключительные рекомендации по логистике и складированию
Хранение гофрированных труб в бухтах требует соблюдения ряда условий: они не должны подвергаться прямому солнечному облучению более двух месяцев, поскольку даже стабилизированные полимеры теряют эластичность под действием УФ-лучей. Штабелирование допустимо не более трёх ярусов, чтобы нижние витки не деформировались под весом верхних. В зимний период перед монтажом необходимо выдержать материал при положительной температуре не менее 24 часов — это восстанавливает подвижность макромолекул и предотвращает хрупкое разрушение при изгибе.
Для транспортировки на дальние расстояния рекомендуется применять контейнеры с мягкими прокладками, предохраняющими наружный гофр от задиров и вмятин. Каждая бухта снабжается биркой с указанием даты производства, марки полимера, класса жёсткости и допустимого рабочего давления — эти данные обязательны для составления паспорта объекта. При отборе проб для контрольных испытаний образцы вырезают из разных частей бухты, чтобы получить объективную картину однородности свойств по всей длине.
Современные технологии позволяют модифицировать внутреннюю поверхность гофрированных труб антибактериальными покрытиями и гидрофобными пропитками, что расширяет их использование в медицинских учреждениях и пищевой промышленности. Однако такие улучшения требуют дополнительной сертификации и проверки совместимости с дезинфицирующими растворами, применяемыми при санитарной обработке. Таким образом, комплексный подход к выбору, монтажу и обслуживанию гофрированных систем обеспечивает их долговечность и безаварийную работу в самых разных условиях — от арктических станций до тропических плантаций, где гибкость и прочность такого рукава являются решающими факторами успешного инженерного решения.
